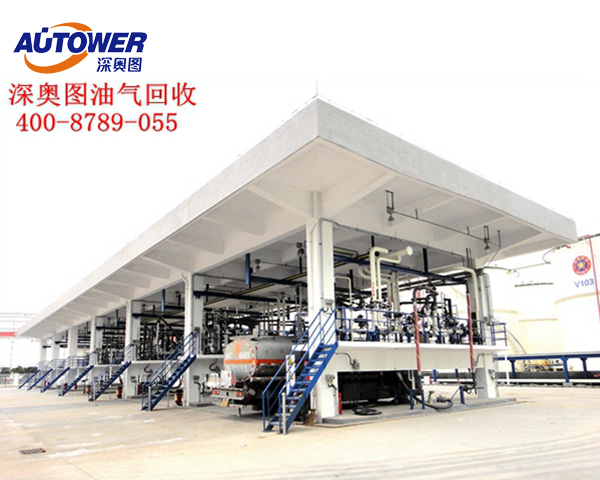

在線咨詢鶴管（流體裝卸臂）是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備。
關鍵部件旋轉接頭，采用精密數控機床加工，內藏雙滾道支承結構，轉動靈活，輕便可靠。外圈選用合金鋼、內圈選用不銹鋼或襯聚四氟乙烯，保證其能夠安全、可靠的用于高溫、低溫、強腐蝕性的介質。
密封圈采用增強聚四氟乙烯材料，內襯不銹鋼彈性支承環、密封經拋光處理，具有優越的自潤滑性及超強的耐腐蝕性。
裝卸車鶴管規格型號（裝車鶴管剖析圖）
鶴管（陸用流體裝卸臂）選型，裝卸車鶴管規格型號主要型號如下: 總體文字介紹結束，以下為各型號的適用范圍
AL1401型/AL1402型頂部裝車鶴管
使用特點:罐車頂部裝車
使用介質:原油、成品油、化工介質
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等
AL1403型頂部裝卸鶴管
使用范圍:罐車頂部裝卸車，接口向下
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等
AL1401F/AL1402F1襯四氟頂部裝車臂
使用范圍：罐車頂部裝車，管道內襯聚四氟乙烯（PTFE），專用于強酸強堿等具有強腐蝕性介質的裝卸，接口可變
適用介質：酸、堿等強腐蝕性介質
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等
AL1411型/AL1412型雙管密閉裝車鶴管
使用范圍:罐車頂部雙管密閉裝車，上為氣相管，（可為部分軟管），下為液相管，可對已揮發的介質進行回收。
適用介質:有揮發性的、有毒性的介質
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等
AL1512型頂部裝卸鶴管
使用場合：火車頂部密閉裝卸作業,液相管線接口向下或側向
適用介質：適用于液化石油氣、液氨、液氯等高揮發性化工介質
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等
AL2503型底部裝卸鶴管
使用范圍:罐車底部（側面）裝卸、接口可向下、可側向，與罐車接口為快速接頭或松套法蘭
適用介質:原油、渣油、化工介質、水煤漿等
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等
裝卸車鶴管規格型號（裝車鶴管剖析圖）
AL2543型底部裝卸鶴管
使用范圍:此類型鶴管用于汽車液化氣或液氨類產品的裝卸作業， 上下各采用五個旋轉接頭，一般上為氣相，下為液相，前端配有專用快速接頭直接與汽車接口相連。
適用介質：液化石油氣、液氨、二甲醚等高揮發性化工介質
設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
設計溫度:-196℃～+160℃
設備規格：液相管道公稱口徑范圍為DN50-DN200
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等
AL1204型底部裝卸鶴管
底部裝車鶴管國際上先進的底部發油裝置，適用于多倉同時裝車, 三組臂或四組臂以上設計，采用快速干式接頭連接，它能實現快速對接，增加安全性，提高裝車效率；同時在油氣類介質裝卸時使用，能大大減少斷開時液體的損耗 ，適用于多倉同時裝車，減少人工成本。
設備規格：液相管道公稱口徑DN100
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等
伴熱型鶴管
使用場合：槽車頂部敞口裝卸作業,適用于介質流動性差,需加溫、保溫的介質。鶴管采用同心套管結構，套管之間通入蒸汽或者導熱油，旋轉接頭之間用金屬軟管連接。套管外可加包伴熱帶，亦可包石棉等保溫層。
適用介質：原油、渣油、瀝青等
設計壓力：1.0MPa 、1.6MPa 、2.5MPa 等
適用型號：AL1401(2)(3) AL2503(4)
可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等
