SCADA系統是什么？儲油罐區SCADA系統設計、SCADA監控系統品牌廠家有哪些？SCADA系統是基于監控信息及數據,進行儲油罐區油料平衡分析，提高儲油罐區安全管理的智能系統，油庫物聯網系統數據傳輸采用不落地模式進行數據傳輸,存在現場SCADA系統或者DCS，SCADA監控系統廠家推薦深奧圖品牌。

　　SCADA系統是什么？SCADA（SupervisoryControlAndDataAcquisition）系統，直譯是數據采集與監控系統，是一類用于地理域大、無人職守的產業環境，以進行遠程監控的分布式監控系統。這類系統主要由位于操縱室或中心控制室的中心站計算機和位于各現場監控對象四周的遠程終端單元（RTU）組成，計算機與各RTU之間通過數字通訊網絡連接。RTU作為SCADA系統的關鍵設備、安裝在現場的遠程終端單元，能對現場各種信號進行數據采集、數據預處理和控制輸出。

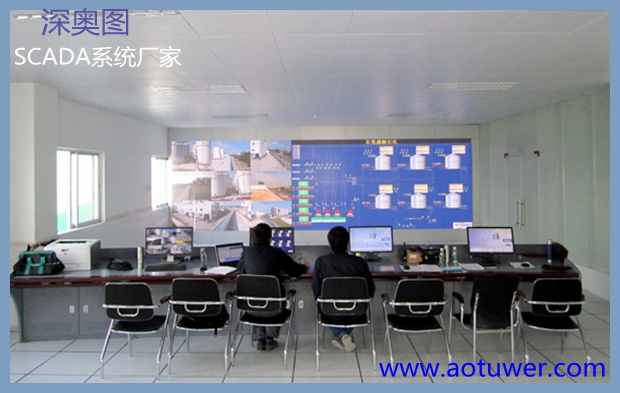

【儲油罐區SCADA系統設計】SCADA監控系統品牌廠家

　　SCADA系統是什么？油庫系統包括油庫控制系統和油庫綜合自動化系統；功能上分為泵站監控，罐區（庫區）監控，裝車系統、油品檢驗系統以及機場油庫。

油庫、儲油罐區SCADA系統罐區監控

　　根據工藝作業流程及其相互關聯邏輯，開發動態工藝監控圖形界面，對庫區倒罐、收油、發油過程進行調度管理。

　　液位全貌：罐區內所有儲罐的液位模擬條，并以數字標出各罐的液位、溫度、容積、重量的值以及液位到設定限的時間估算。

　　　流程：按區域、油品劃區，顯示儲罐、管線、閥門、機泵，罐內液位模擬顯示，并標注液位、溫度，閥門、機泵以顏色標注開關狀態。

　　儲罐參數：每罐一幅，包括罐的幾何尺寸、安全高度、液位、溫度、液位和溫度的設定限值、到限時間、體積、比重、重量，存放物料的名稱，該罐的模擬液位、溫度棒圖等。

　　事件記錄：彈出顯示已登錄的某日發生的生產事件，如報警、開關機器時間、通訊故障、設備故障等。

　　同時具備罐區作業操作功能，可實現局域網內整個罐區液位、庫存網上發布和實時監控。可根據油品的銷售數據形成每日油品罐區的銷售/庫存日報表和盈虧數據分析，并且對數據進行歸檔處理。

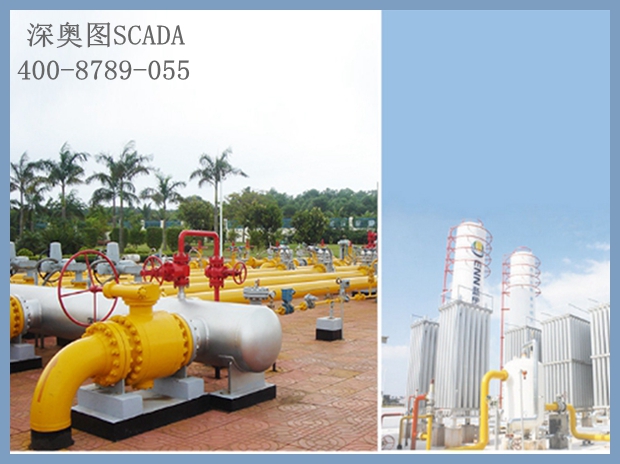

【儲油罐區SCADA系統設計】SCADA監控系統品牌廠家

罐區監控自動化系統技術方案、碼頭倉儲數據監控系統方案（參考）

　　XXX石化倉儲項目 罐區監控自動化系統技術方案

　　以功能為系統單元劃分依據；

　　分層分布式混合型光纖以太網；

　　定量裝車、地磅采用成熟產品，作為整個網絡的一部分。

　　儲油罐區SCADA系統系統建設與設計難點，油庫儲油罐區具有分布空間范圍廣、安全防爆要求高、監控點多、布線復雜，自動化系統的水平和垂直集成難度大的特點。圍繞儲油罐區自動監測、計量和管理,采用先進測控與管理技術,設計儲油罐區監測控制與數據采集系統，改善油罐測量勞動強度大、作業環境差、管理手段落后的現狀，已成為目前油庫自動化建設的一項重要內容。實時、準確、可靠、經濟地采集點多面廣的儲油罐監控信息，實現大范圍的數據共享；基于多參數實時數據，進行智能分析、處理，進一步提高計量精度；基于監控信息及數據，進行儲油罐區油料平衡分析，提高儲油罐區安全管理的智能化水平等。

　　SCADA監控系統品牌廠家深奧圖提供自動化付油系統，液位自動計量系統，安防監控系統、儲油罐區SCADA系統設計等，使這些往往相互獨立的系統，對其進行有效的集成，相互間的信息進行有機整合，提升單方面的自動化水平的、形成油庫的整體監控管理。
